對于航空、船舶、車載等對變頻電源設備的體積、重量、功率密度、輸入／輸出電源質量等有嚴格要求的應用場合，目前采用普通整流二極管構成的不可控整流器＋IGBT功率器件構成的逆變器＋輸出工頻隔離變壓器這種電路拓撲方式已經不能適應更高要求了。為此，我司推出全新一代AL90000系列模塊化高頻鏈隔離變頻電源設備，該設備采用有源PFC可控整流器＋高頻隔離雙向DC／DC變換器＋高頻三相或單相正弦逆變器的電路拓撲方式，省略了對變頻電源設備體積及重量影響最大的輸出工頻隔離變壓器。相同輸出功率容量情況下，AL90000系列模塊化高頻鏈隔離變頻電源設備是目前變頻電源設備體積的三分之一，重量的四分之一。

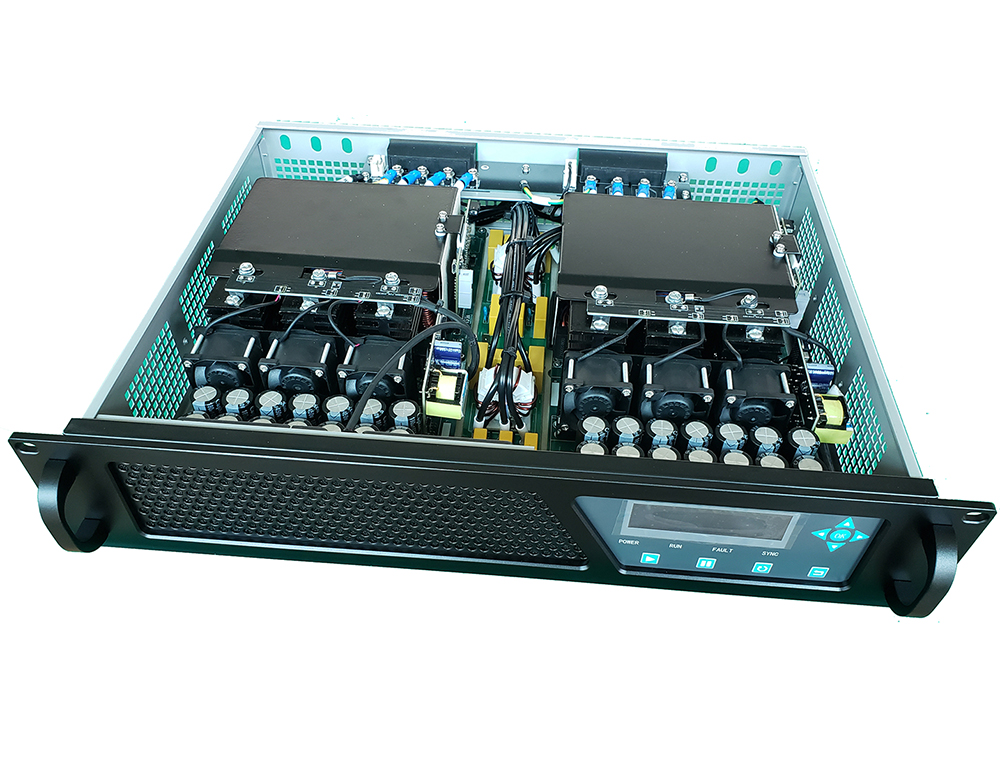

AL90000系列模塊化高頻鏈隔離變頻電源設備采用標準19英寸2U機箱尺寸電源模塊化結構，每個電源模塊結構相同，根椐不同的應用可以實現5KW～15KW的單相或三相四線制變頻電源額定功率容量輸出。并且可根據變頻電源總的輸出功率容量采用任意多個電源模塊并聯，實現變頻電源功率容量擴展或電源冗余結構。廣泛應用于航空、船舶、車載以及實驗室測試電源、測功電源、回饋式交流電子負載等特殊應用領域。
一、顛履性

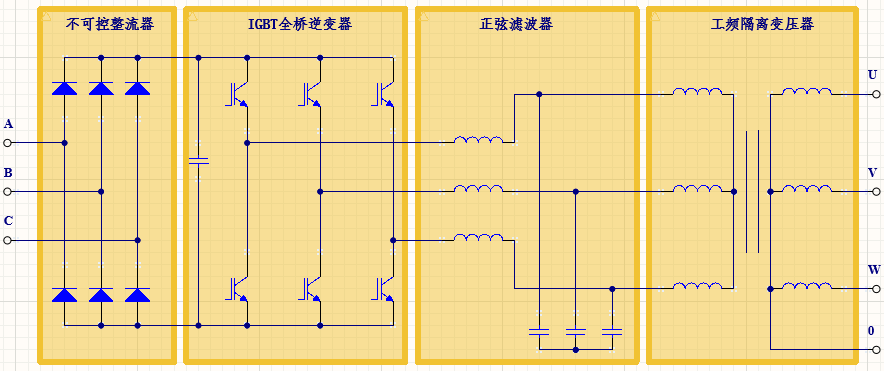

目前變頻電源電路拓撲
AL90000系列高頻鏈隔離變頻電源設備電路拓撲

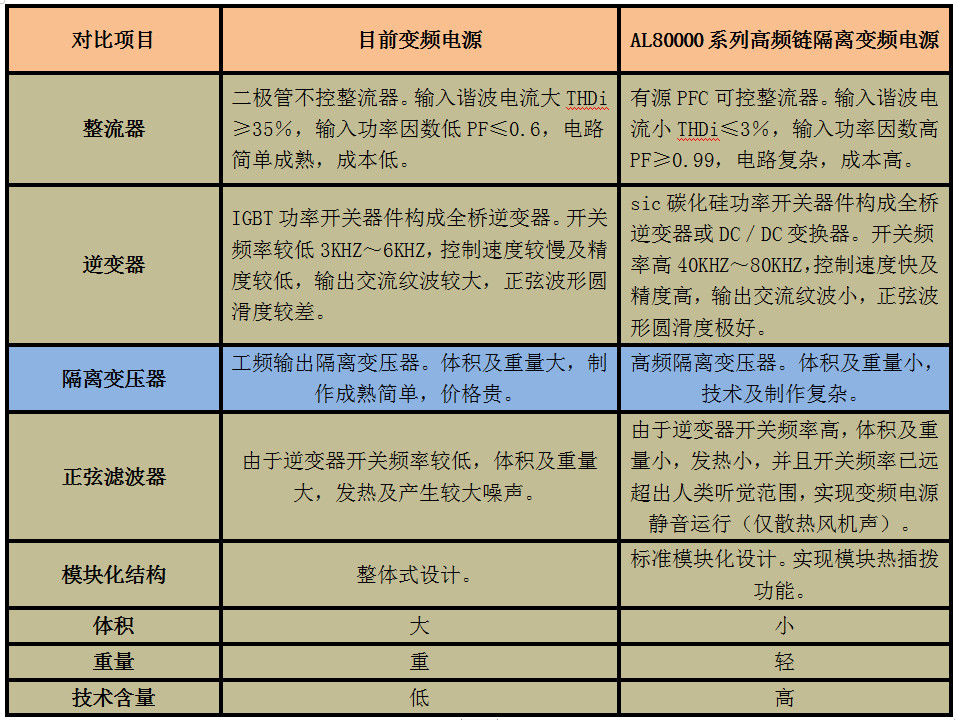

目前變頻電源與AL90000系列模塊化高頻鏈隔離變頻電源特性對比表
