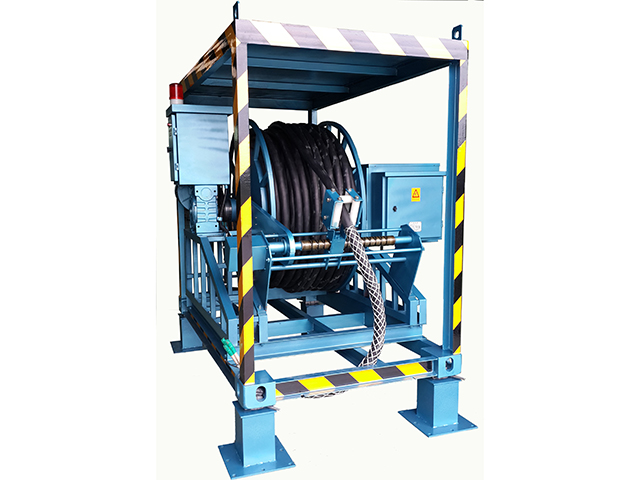

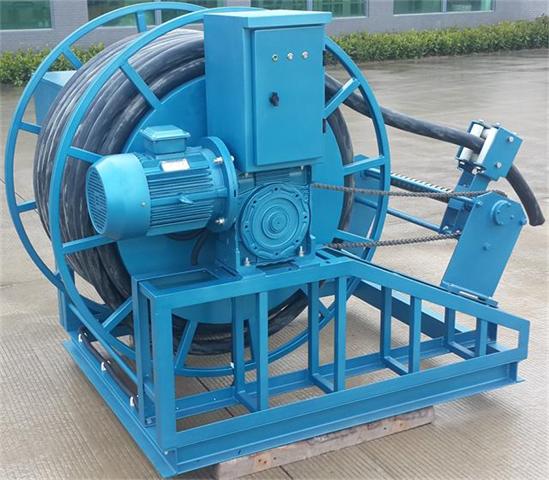

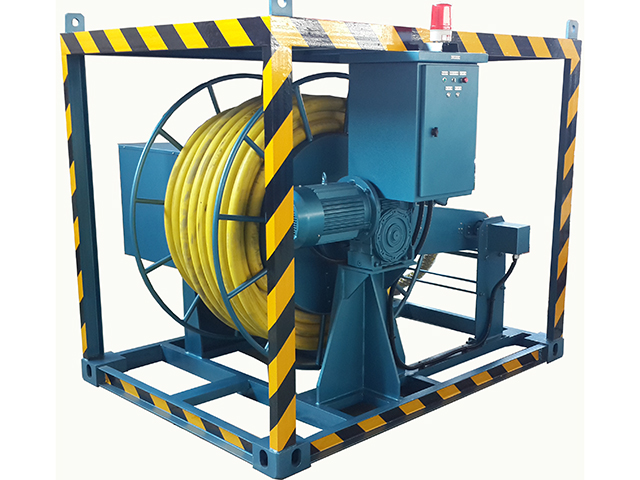

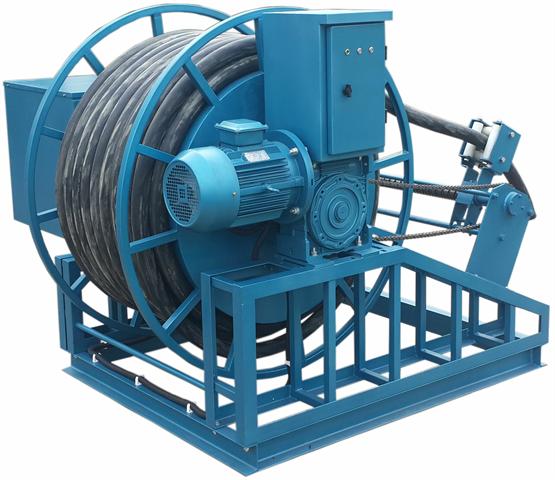

SVF系列船舶岸電電纜卷筒是我司針對港口碼頭收放岸電電纜而特別設計訂制的專利產品。該電纜卷筒不同于普通的電纜卷筒，該電纜卷筒根據收放岸電電纜的應用特點安裝了一套機械式電纜張力檢測控制裝置，當船舶裝卸貨物時或漲退潮時能隨船舶起落自動收緊或放松電纜，保證岸電電纜處于合理的張緊的狀態。該電纜卷筒具有如下特點：
1.1、能自動根據岸電電纜的張力（張力閥值可調）自動收緊或放松電纜，當岸電電纜的拉伸力超過張力閥值時電纜卷筒處于自由釋放狀態，確保岸電電纜不會承受過大的拉力而損壞電纜。
1.2、電纜卷筒安裝雙向螺桿排纜器，可橫向多層整齊卷繞電纜，大大減少電纜卷筒的直徑。
1.3、電纜收放電機采用變頻器驅動，實現收放電纜的速度任意無級調速以及緩速起動收放電纜的控制。
1.4、電纜卷筒的工作電源采用寬輸入電源設計，能自動適應380V／50HZ的港口陸上電源和440V／60HZ船上電源，方便電纜卷筒安放在陸上或船上使用。
1.5、集電器、電控箱、收放電機的防護等級達到IP65，電纜卷筒整體噴涂環氧富鋅防銹底漆和橋梁專用的聚氨脂面漆，完全滿足港口碼頭或船上戶外使用環境要求。
SVF系列船舶岸電電纜卷筒技術參數
|
項目 |
序號 |
規格、內容 |
440V級別低壓電纜卷筒 |
6.6KV級別高壓電纜卷筒 |
|
使用環境 |
1 |
設備工作環境 |
港口碼頭或船舶戶外使用環境 | |
|
2 |
設備防護等級 |
集電器、電控箱、收放電機的防護等級達到IP65 | ||
|
操作電源輸入指標 |
3 |
輸入電源 |
自動適應380V／50HZ的港口陸上電源和440V／60HZ船上電源 | |
|
4 |
輸入電源制式 |
三相三線制 | ||
|
電纜電氣性能指標 |
5 |
電纜額定電壓 |
500VAC |
7.2KVAC |
|
6 |
電纜直徑 |
3X150mm2 |
3X50mm2 | |
|
7 |
電纜長度 |
50米 |
100米 | |
|
8 |
電纜類型 |
丁腈橡膠柔性卷筒專用電纜 | ||
|
9 |
電纜重量 |
350kg | ||
|
結構性能指標 |
10 |

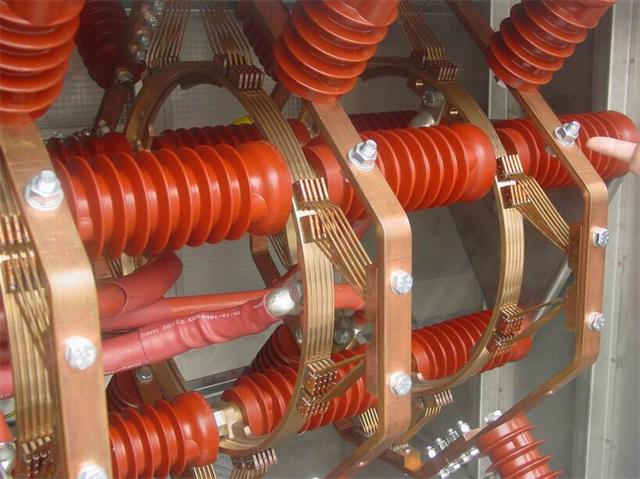

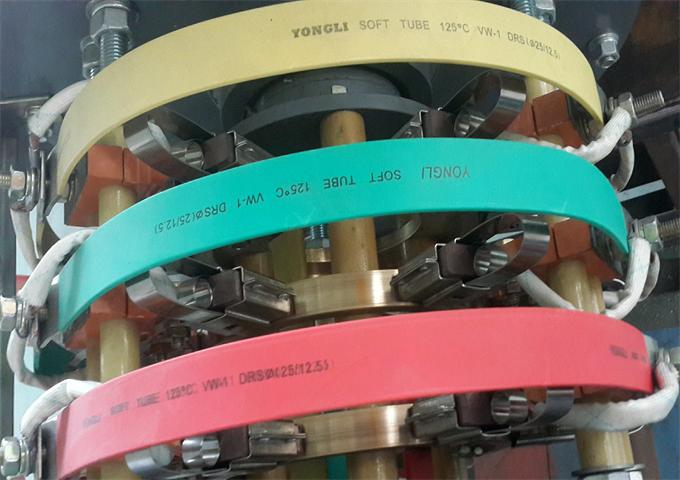

集電器額定電壓 |
500VAC |
7.2KVAC |
|
11 |
集電器額定電流 |
500A |
200A | |
|
12 |
排纜方式 |
橫向多層排纜 | ||
|
13 |
排纜器 |
雙螺桿排纜器 | ||
|
14 |
收放電纜電機功率 |
3KW | ||
|
15 |
收放電纜電機驅動 |
VACON變頻器 | ||
|
16 |
收放電纜速度 |
無級任意調速并有緩速起動功能 | ||
|
17 |

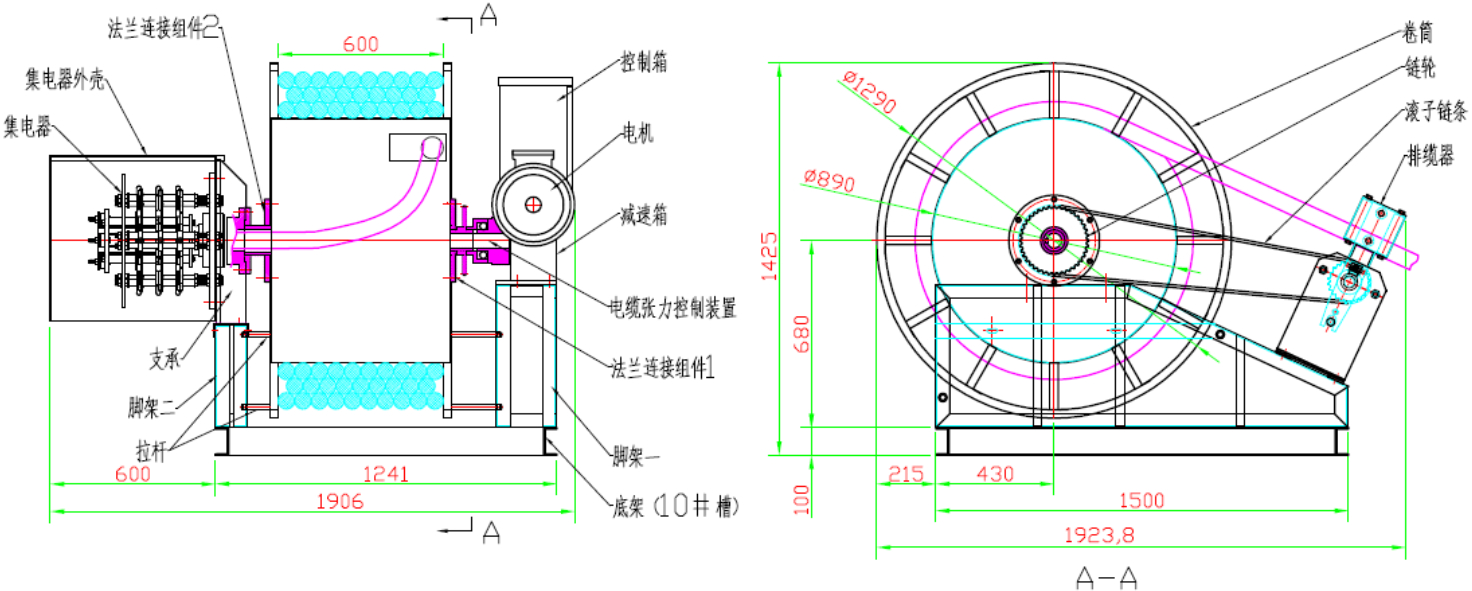

外型尺寸 |
2000mm（長）x2000mm（寬）x1500mm（高） | ||
|
18 |
重量 |
750kg（不含電纜） | ||
|
19 |
顏色及防護 |
顏色：天藍色。電纜卷筒整體噴涂環氧富鋅防銹底漆和橋梁專用聚氨脂面漆。 | ||
